4) Fiches techniques Plastimétal
Système de couverture en éléments métalliques, issus de tôle d'acier aluzinc
prélaquée, présentant au motif simulant l'aspect de tuiles.
Avis technique CSTB n° 5/02-1644 valide jusqu'au 31/10/200
Pose en faible pente ( 8° minimum ).Pente inférieur, nous consulter.
Résiste à la tempête, à la grèle, au gel, etc.
Esthétique d'une tuile.
Pose possible sans démontage de la toiture existante après étude d'un
professionnel, sur bardeau bitumé ou fibre ciment.( Système sur toiture )
Peu d'entretien, pas de formation de mousse.
Fabrication en longueur standard, ou sur mesure jusqu'a 6,50 ml.
La mise en oeuvre relève des entreprises de couverture qualifiées, avertie des
particularités du système. Ceci étant , ce procédé ne présente pas de
difficulté de mise en oeuvre.
Le panneau-tuile Plastimétal se découpe avec une grignoteuse NIBBLEX
adaptable sur une perceuse.
4) Fiches techniques Plastimétal ( format PDF )
Documentations plastimétal et permatuile
Pose du lattage avec et sans débord.
Fixations Plastimétal et recouvrement.
Pose d'une rive standard en pignon et en faitage.
Pose d'un solin en rive et en faîtage.
Pose du faîtage standard et climat de montagne.
Pose d'une garniture de cheminée réglable et d'un velux.
Pose d'une chatière TL ( prévoir 1 pour 10 m² ).
|
|
|
|
|

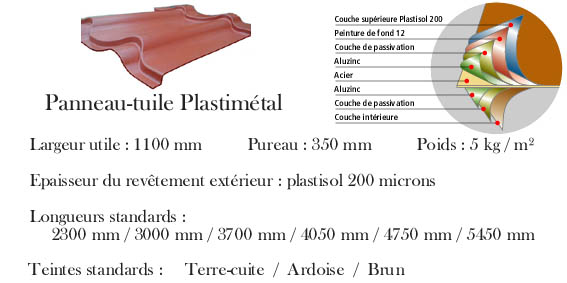

Panneau tuile Plastimétal |

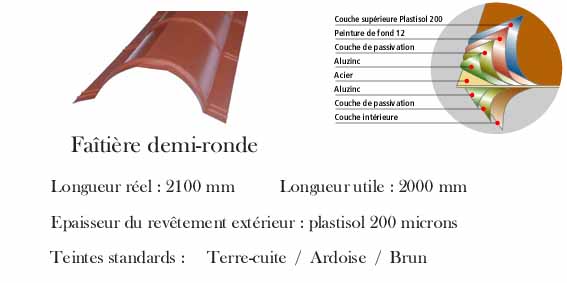

Faîtière demi-ronde |

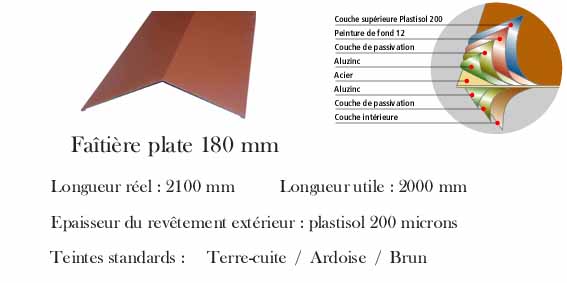

Faîtière plate 180 mm |
|
|
|
|
|
|
|
|
|

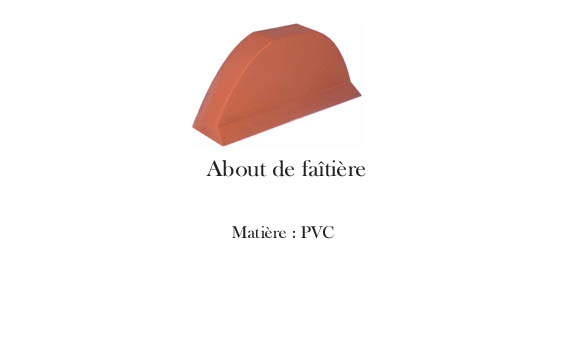

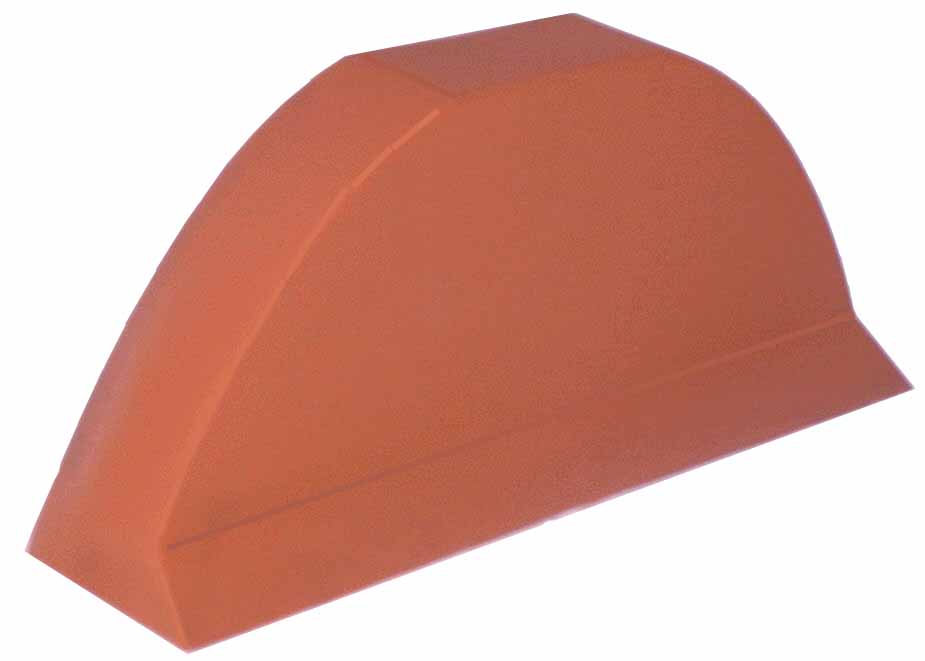

About de faîtière |

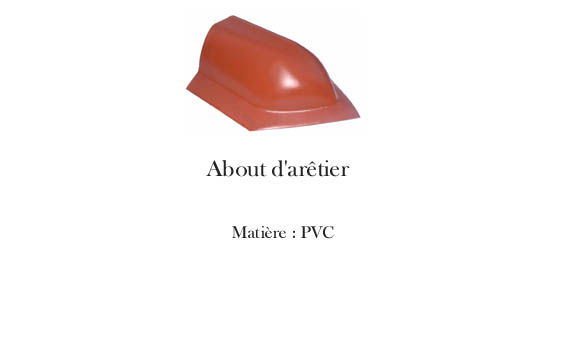

About d'arêtier |

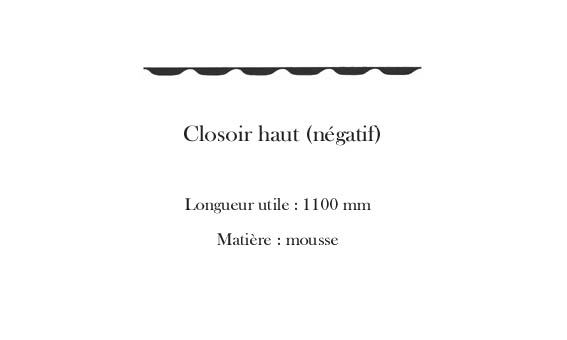

Closoir haut |
|
|
|
|
|
|
|
|
|

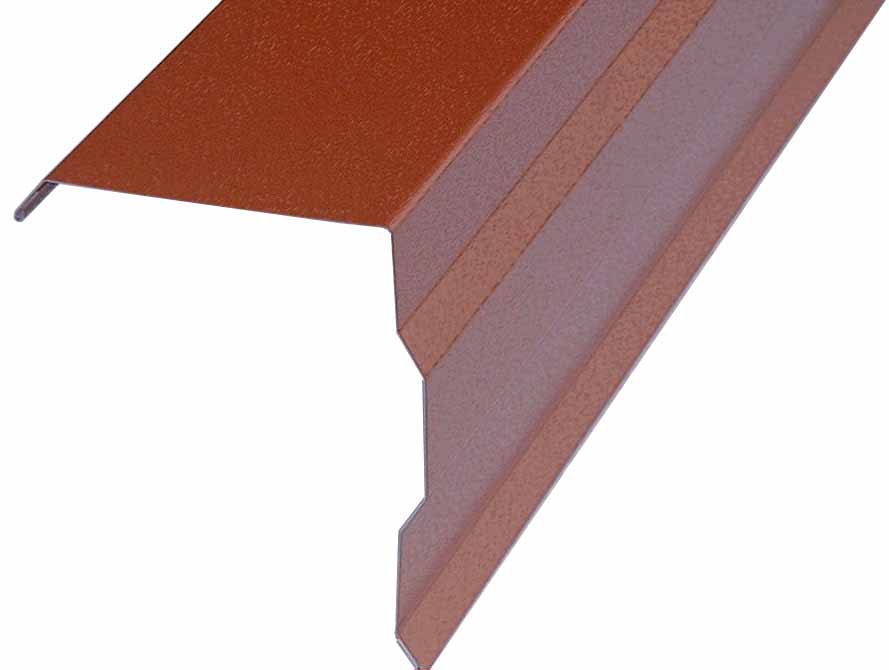

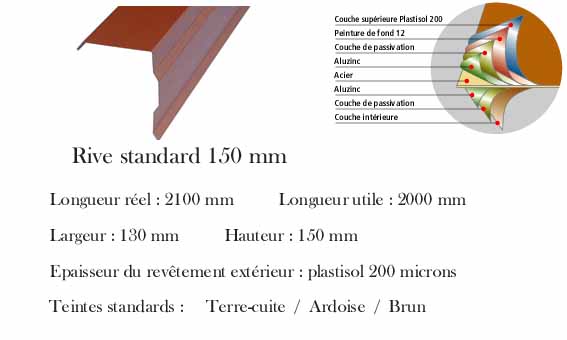

Rive standard 150 mm |

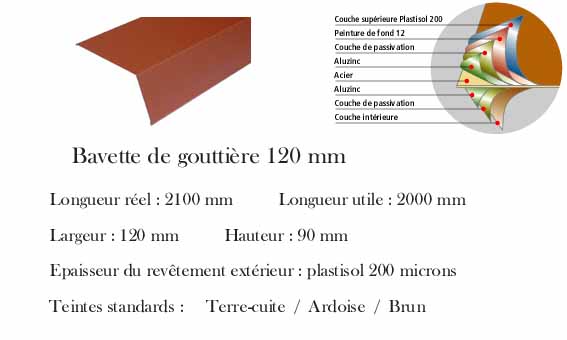

Bris de gouttière 120 mm |

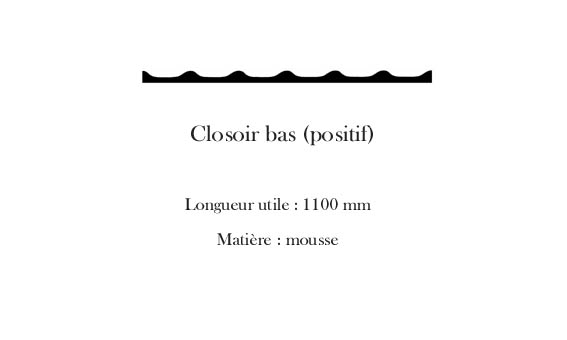

Closoir bas |
|
|
|
|
|
|
|
|
|

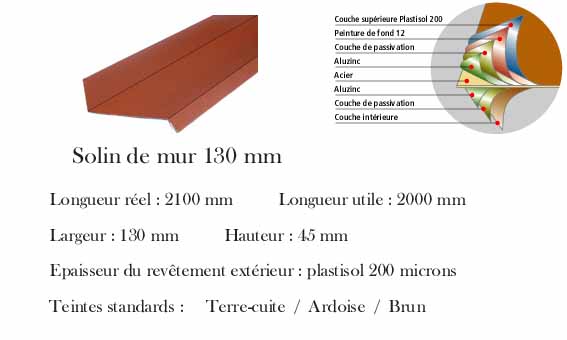

Solin de mur 130 mm |

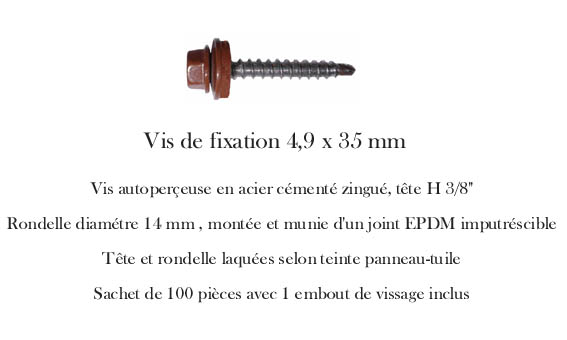

Vis autoforante 4.9 x 35 mm |

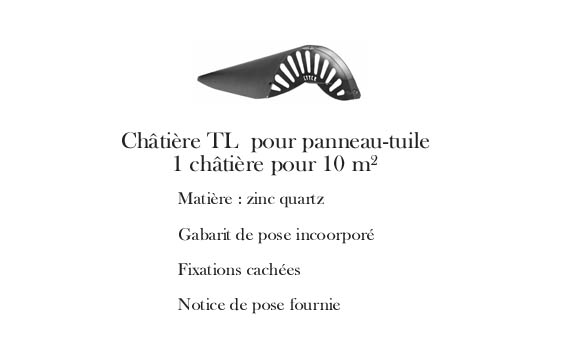

Chatière TL (1 pour 10 m²) |
|
|
|
|
|
|
|
|
|
Garniture de cheminée |

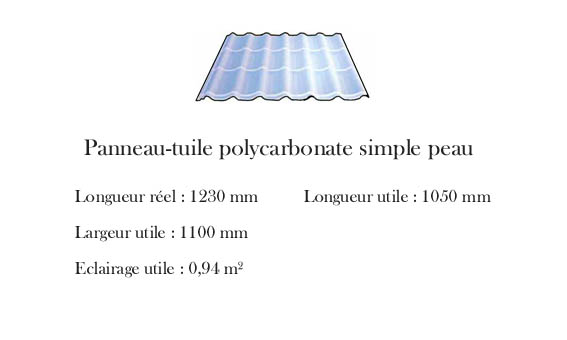

Polycarbonate |

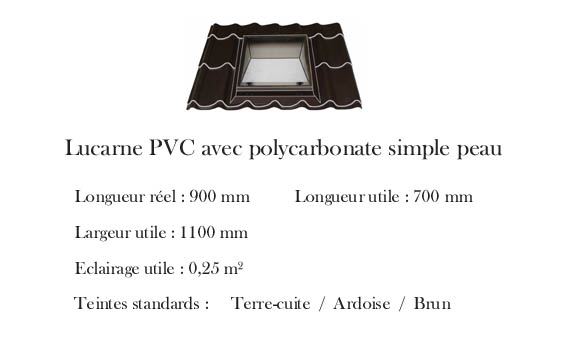

Lucarne |
|
|
|
|
|
|
|
|
|

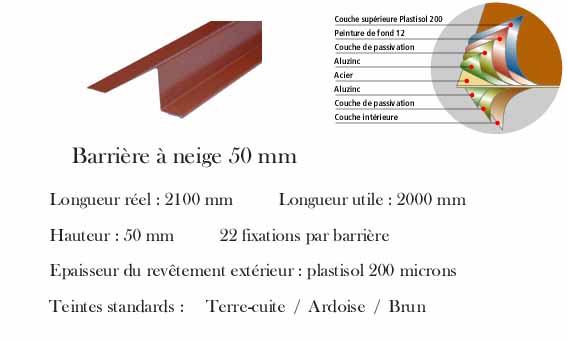

Barrière à neige |

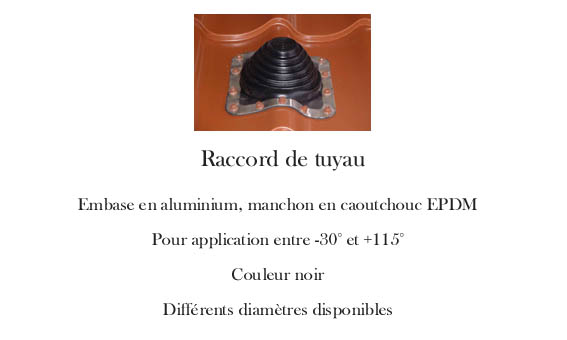

Raccord de tuyau |
Pipe de ventilation 110 mm |
|
|
|
|
|
|
|
|
|
Grignoteuse NIBBLEX |
Interdit |
Nettoyage des copeau |
|
|
|
|
